наконец доделал бета версию панели для аксолоти. по порядку:
плата получилась идеально (правда со второго раза)). решил не заказывать у китайцев, т.к. дома откопались две банки хлорного железа и куча всяких текстолитов. да и стыдно под пару микросхем заказывать 5 плат.
при монтаже деталюх оказалось, что я накосячил с размерами тримов, пришлось немного подгибать им выводы. в целом заняло не очень много времени, и я уже было подумал что вот сейчас только прокинуть пару проводков...
..но чето их оказалось больше, чем я рассчитывал, и их монтаж занял больше времени чем монтаж платы.
небольшие косяки ручной сверловки, подрезка отверстий, кароч вроде все получилось. но самое приятное - все работает прямо идеально так, как спроектировал. это странное ощущение...
описание:

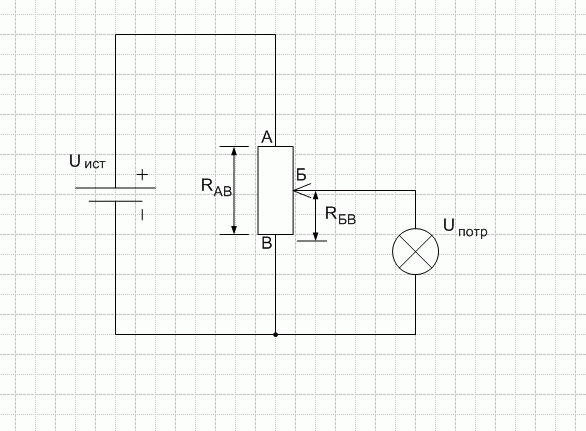

-8 потенциометров для руления чем угодно (analog in)
-4 кнопки (digital in)
-4 светодиода (digital out)
-2 сиви выхода от -10.2 до +10.2 Вольт с калибровкой. после настройки В/Окт ошибка менее 0.005 В во всем диапазоне (dac out)
-2 сиви входа с аналогичными параметрами и настройкой (еще analog in)
-2 гейта вход - запараллелены с двумя кнопками по ИЛИ
-2 гейта выход - объединены с двумя светодиодами
тримы. расположены сверху. это ппц какая неудобная настройка, но выбора не было, т.к. разводка в одном слое. надеюсь не будут уползать параметры. питание от китайского dc-dc преобразователя, который работает примерно от 4 до 20В, выдает +/-15В. пока что он врубается только при питании от бп, но думаю доработать диодом, чтобы от юсб тоже мог. преобразователь дорогой, на нем доп. фильтры по входу и выходу, очень неплохо гасят, но я навалил еще индуктивностей и кондеров со старой материнки, и они таки загасили все пульсации в ноль. кароч плата получилась просто шикарной. с синтами пока не сопрягал. у аксолоти еще нужно запилить модуль ввода вывода, чтоб каждый раз не вспоминать что куда подключено.
а и еще бонус. по дефолту на гнезда входов заведены выходы, и если не вставлять джеки, можно делать селфтест на предмет уплыва параметров, под нагрузкой или просто так.
ззы: дизайн могу расшарить, но там косяки с тримами то что они не влазят и не с той стороны. переделывать пока нет времени. плата адово муторная в изготовлении, можно было еще 4 или 5 эликсиров спаять за это время, поэтому не советую собирать ее в таком варианте. лучше переделать в двухслойку, которая подключается разъемом
